Yaskawan taajuusmuuttajat maailman suurimpaan ja korkeimpaan maailmanpyörään
Synkronointi, liitettävyys ja korkea saatavuus

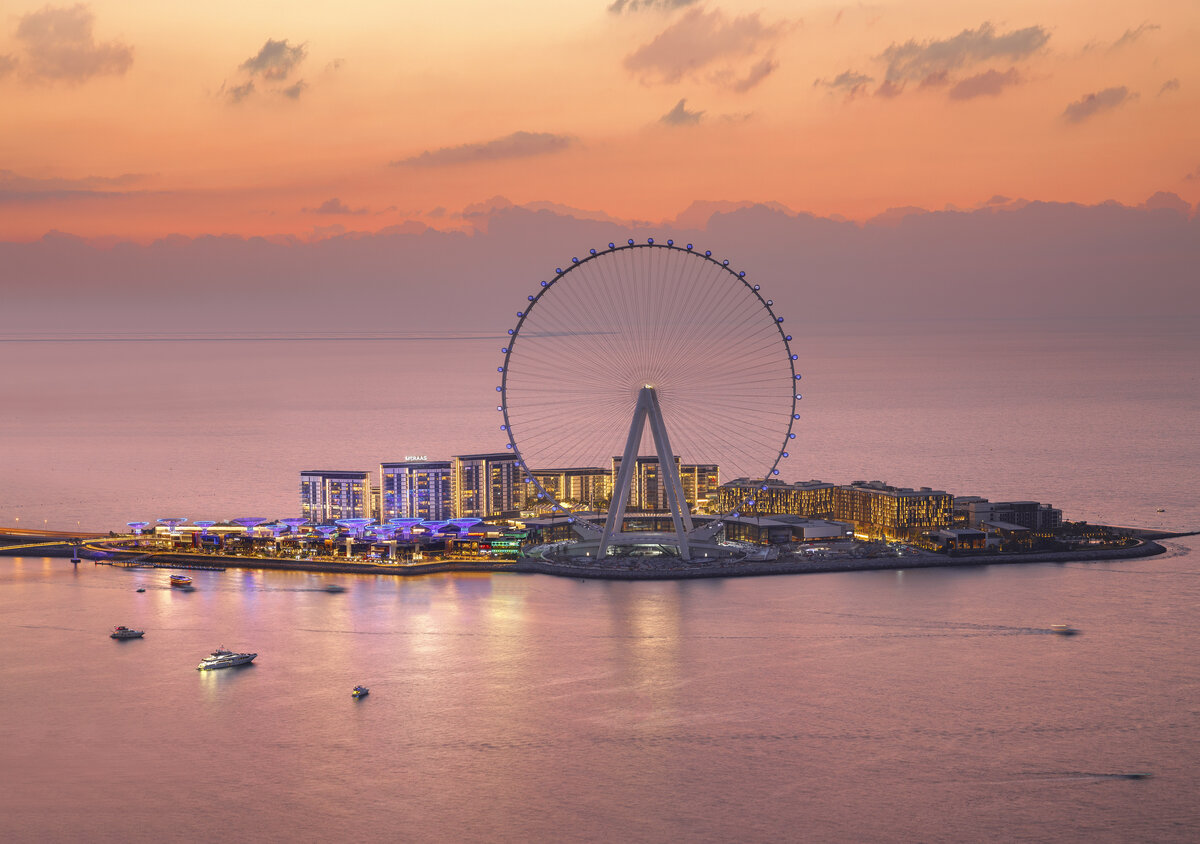

250 metrin halkaisijaltaan Ain Dubai on maailman suurin ja korkein maailmanpyörä. Sunkidin maailman ensimmäisen koveran lastausliukuhihnan ansiosta noin 1750 kävijää tunnissa pääsee nauttimaan näkymistä Dubain yläpuolella. Itävaltalainen valmistaja Bruckschlögl GmbH on maailmanlaajuinen markkinajohtaja pienten hiihtohissien toimittamisessa, ja se valitsi tähän haastavaan tehtävään Yaskawan taajuusmuuttajat.
Ain Dubai, joka on saanut nimensä arabialaisen "silmää" tarkoittavan sanan mukaan, on upea nähtävyys Yhdistyneiden arabiemiirikuntien suurimmassa kaupungissa. Sen rakentamiseen käytettiin yli 11 000 tonnia terästä ja sen jokainen kehä on pidempi kuin jalkapallokenttä. Lisäksi sen 48 ylellisesti varusteltua hyttiä ovat suurempia kuin kaksi kaksikerroksista bussia.
Toinen piirre tässä ennätyksellisessä maailmanpyörässä, joka itsessään ylittää Las Vegasin, Lontoon ja Singaporen maailmanpyörät, on se, että sen erityinen lastausliukuhihna voi liikkua jopa 30 prosenttia nopeammin ja siten lisätä kapasiteettia 30 prosentilla. Lisäksi lastausliukuhihna on suunniteltu myös osaksi hätäevakuointireittiä.
- Toimialat
- Hissitekniikka
- Arts | Entertainment
- Asiakasohjelma
- Bruckschlögl GmbH
- Tuotteet
- GA70C - GA700-Sarja

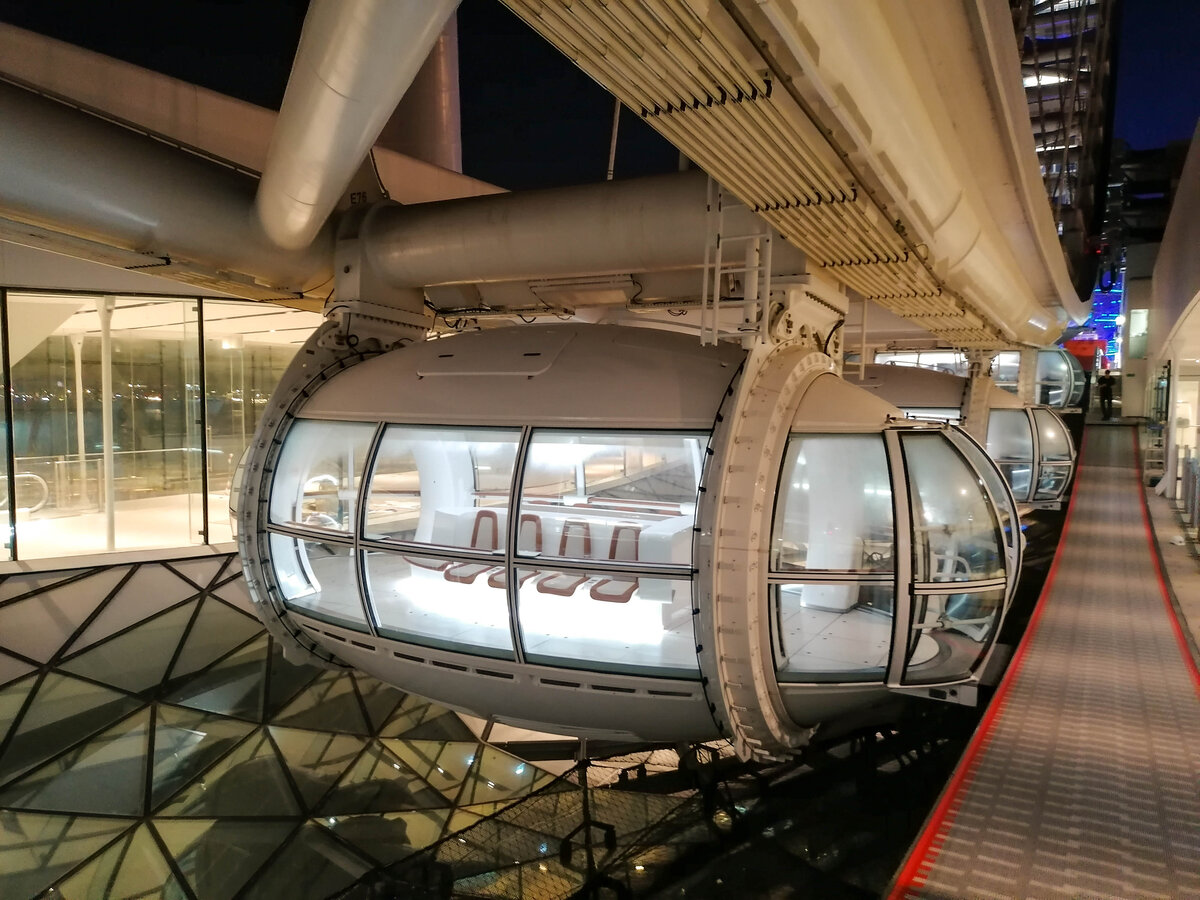

Ensimmäinen U-muotoinen lastauskuljetinhihna
Bruckschlögl GmbH, jonka pääkonttori sijaitsee Bad Goisernissa Itävallassa, kehitti ja valmisti sekä hihnan että kulkuaukon. Yritys on Sunkid-yritysperheen tärkein innovaatio- ja suunnittelupaikka. Sunkidin (Sunkid Moving Carpet) kuljettimia, jotka kehitettiin alun perin hiihtokuljettimiksi ja jotka ovat sittemmin osoittautuneet tuhannesti toimiviksi matkustajakuljetuksissa, käytetään nykyään myös huvipuistoteollisuudessa ja lukuisissa muissa sovelluksissa maailmanlaajuisesti.

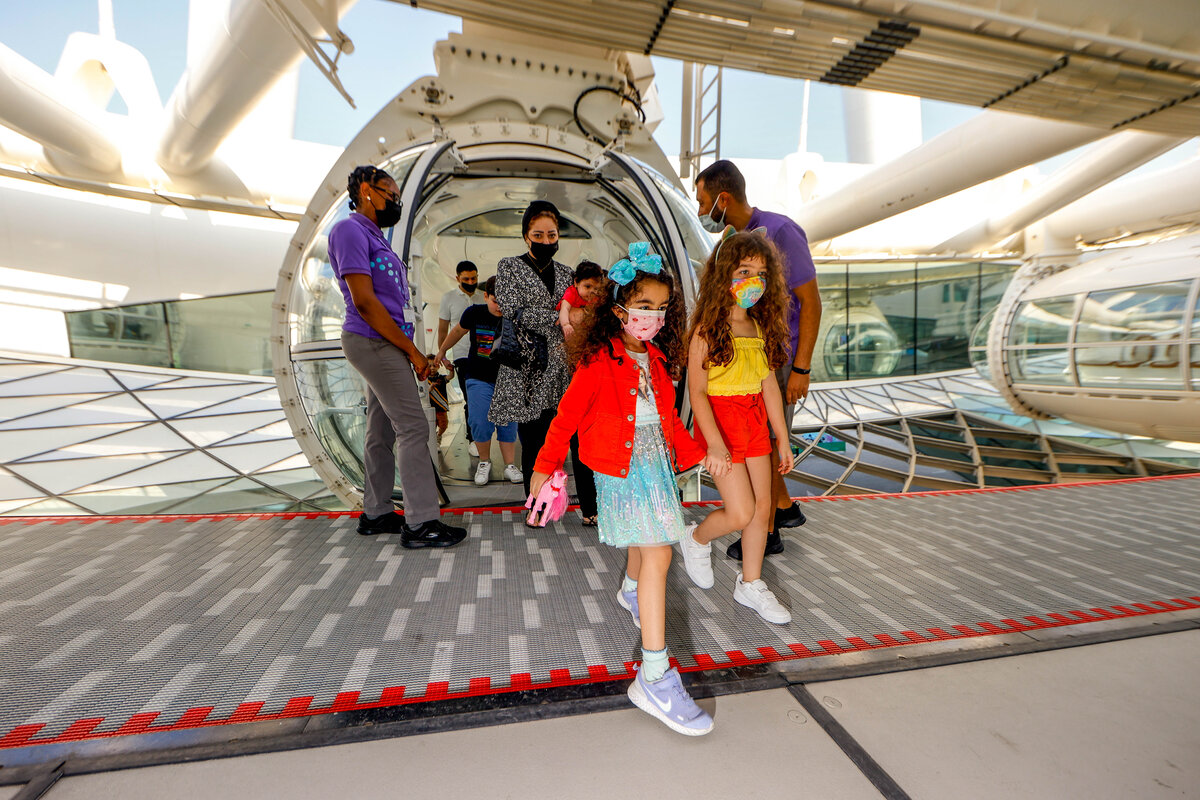

Ain Dubai -maailmanpyörää varten luotu lastauskuljetinhihna on yksi yrityksen tähänastisten ratkaisujen kohokohdista: se on laatuaan ensimmäinen, jossa on kovera U-muoto ja se noudattaa laiturin erityistä muotoilua. Antistaattisten linkkiketjujen suunnittelulla varmistetaan korkeimmat turvallisuusstandardit, hiljainen toiminta ja liukumattomuus. Lisäksi ketjujen kiristys eliminoi tärinän. Viimeisenä mutta ei vähäisimpänä erityisellä puhdistusominaisuudella torjutaan tehokkaasti Dubain paikallisia ilmasto-olosuhteita, kuten kuumuutta, pölyä, tuulta ja suolaista meri-ilmaa. Kokonaisjärjestelmä on kuljetinhihnastandardin EN 15700 mukainen.
Ajotekniikan haasteet

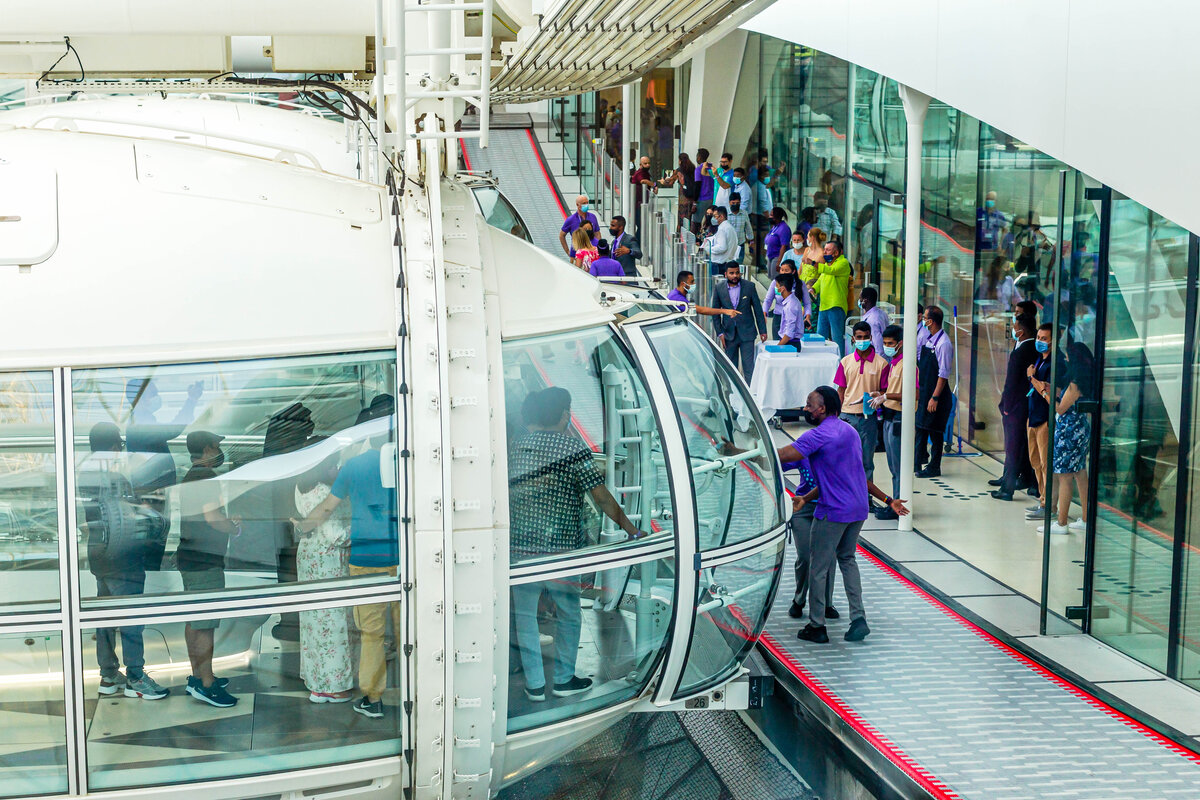

Koska maailmanpyörä pyörii jatkuvasti, lastauskuljetinhihna mukauttaa optimaalisesti pyörivien gondolien ja staattisen alustan välisen nopeuseron niin, että saavutetaan tarvittava turvallisuustaso ja suurin saavutettavissa oleva kapasiteetti. Tätä varten lastauskuljetinhihnan itsenäinen ohjausyksikkö on yhteydessä tarkkailupyörän ja kulkuväylän ohjausyksikköön. Normaali nopeus on 0,2 m/s.
Kolme Yaskawa GA700-sarjan taajuusmuuttajaa huolehtii ohjauksesta. Tähän päätökseen oli kolme pääsyytä: ensinnäkin taajuusmuuttajat synkronoidaan keskenään sisäisen väyläjärjestelmän (Modbus) avulla, ja ne varmistavat myös pyörän ja hihnan liikkeiden täydellisen synkronoinnin.
Toiseksi ne tarjoavat korkean tason liitettävyyttä. Niissä on liitännät kaikille yleisimmille kenttäväylille, mikä mahdollistaa integroinnin erilaisiin järjestelmäympäristöihin. Näitä ovat erityisesti: Ethernet/IP, Profibus, Profinet, EtherCAT, Powerlink, CANopen, DeviceNet, CC-Link sekä Yaskawan väylä MECHATROLINK. Taajuusmuuttajissa on myös integroitu RS-485-liitäntä, jonka avulla ne voidaan verkottaa keskenään. Yhdellä lisävarustekortilla voidaan ohjata jopa viittä taajuusmuuttajaa, mikä tarkoittaa, että kortteja tarvitaan vähemmän ja siten asennuskustannukset pienenevät.
Kolmanneksi nämä vankat ja luotettavat laitteet täyttävät korkeat käytettävyysvaatimukset myös erityisen haastavissa ilmasto-olosuhteissa: ne kestävät käyttölämpötiloja vähintään 50 °C:n lämpötilaan asti ilman alentamista.
Lisäksi Yaskawa tarjoaa huoltopalvelua paikan päällä ja varastoi varaosia Dubaissa - kuten se tekee monilla muillakin maailman markkinoilla.
GA700 - monipuolinen teollisuuden taajuusmuuttaja
GA700 on monipuolinen Yaskawan taajuusmuuttaja teollisuussovelluksiin. GA700-taajuusmuuttajasarjaa on saatavana jopa 355 kW:n tehoalueella, ja se tarjoaa maailmanlaajuisten standardiensa ja maksimaalisen luotettavuutensa ohella erinomaisen käyttäjäystävällisyyden. Suuren joustavuuden, pienten mittojen ja sisäänrakennettujen toimintojen ansiosta se on helppo integroida käytännössä mihin tahansa sovellukseen. Älykkäät työkalut, kuten tiedonkeruu, DriveWizard-mobiilisovellus ja monet muut, auttavat sinua asennuksessa, käynnistyksessä ja vianmäärityksessä sekä säästävät näin arvokasta aikaa.
Toiminnalliset turvallisuusominaisuudet, kuten SIL3-yhteensopivat STO-tulot (Safe Torque Off) ja integroitu EMC-suodatin, täydentävät GA700-taajuusmuuttajien perusvarustuksen. STO-toiminnon avulla hätäpysäytykset voidaan tehdä helposti ja turvallisesti. Kaikki mallivaihtoehdot on suunniteltu suojausluokkaan IP20, ja ne ovat vastaavasti kestäviä, mikä takaa, että ne täyttävät Yaskawan tavanomaiset korkeat laatu- ja luotettavuusstandardit. Erityisesti ne on suunniteltu kymmenen vuoden huoltovapaaseen, jatkuvaan käyttöön.
